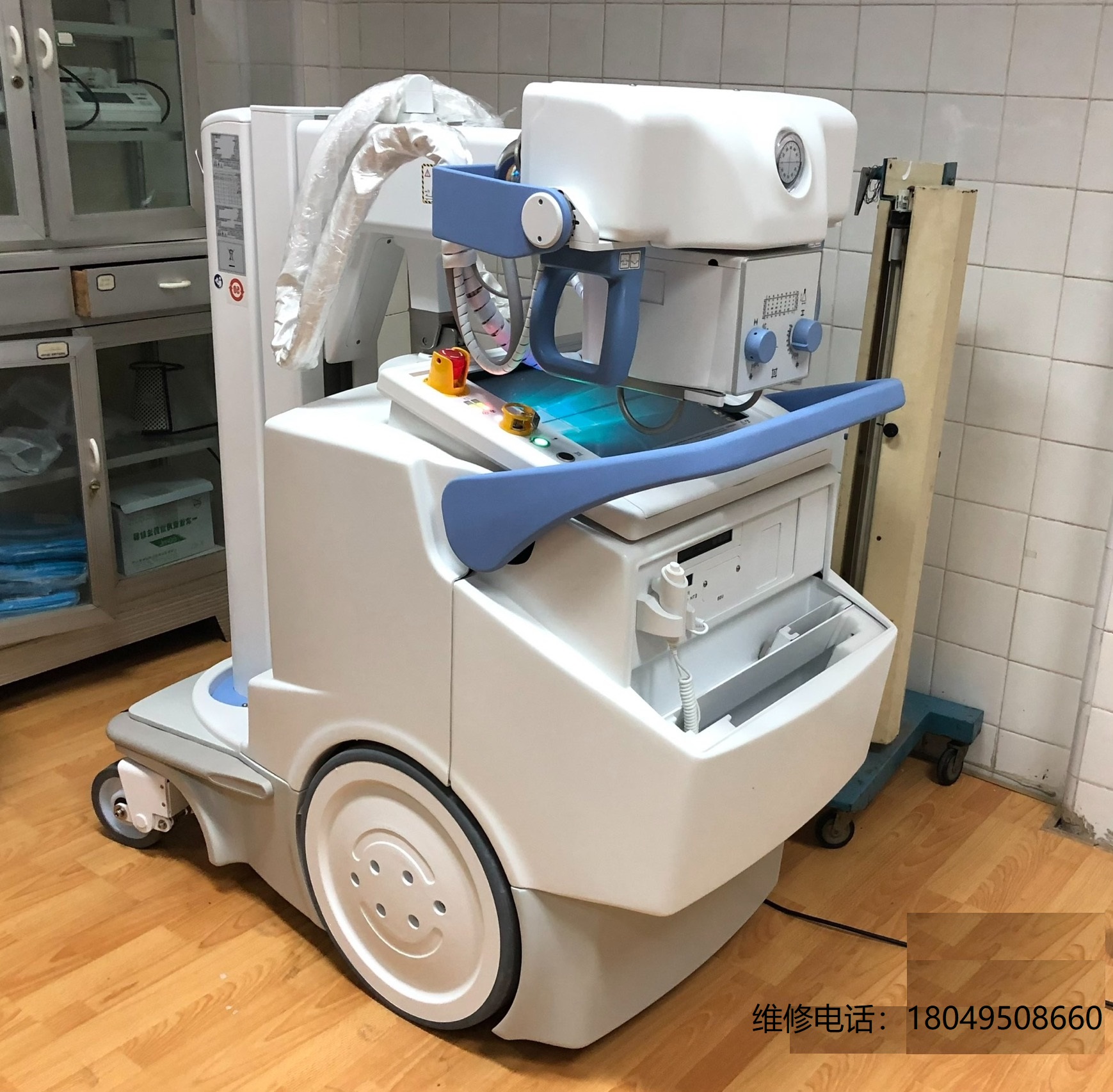

SEDECAL移動數字化攝影系統DR蓄電池故障排除和更換
設備型號：SEDCAL SM-50HF-B-D
適用OEM型號：銳珂、藍韻、萬東、等品牌。
蓄電池故障判斷：
1、 在連接電源充電時兩端電壓達到420V，不連接電源時達到390V，來判斷充放電是否正常？
2、 電池電量低于10%時，紅色指示燈閃爍，發生器處于準備狀態且電池電量低時，電池監控板到ATP控制臺CPU板的J2-7處于高電平（約5V）。
3、 充電，電池托盤1(J2-)和托盤5(J6+)之間VDC410V-420V，測J12-5和J12-1之間必須108-112VDC，過低則充電電路故障。
4、 VDC370-390VDC，測J12-5和J12-1之間必須94-102VDC時，不充電。
5、 單組輸出充電電壓27.5V。
6、 充電板每個扇區為2個電池充電，每個電池供電約14V（充電）。
7、 檢測電池，帶假負載電阻測量電池應在12V左右，如低于10V，則電池有故障，必須更換。
